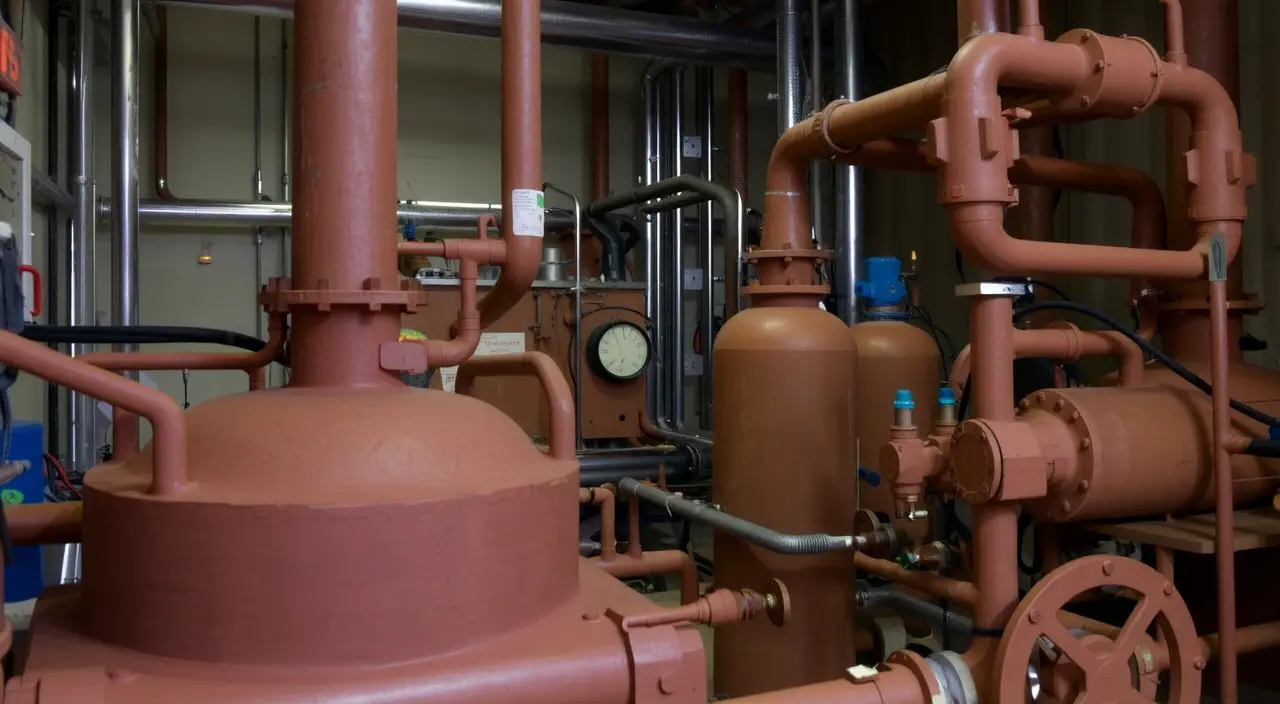

Конструкция и типы паровых котлов
Паровой котёл преобразует теплоту сгорания топлива в пар посредством теплообмена между горячими газами и водой/паром. Основные конструктивные варианты разделяются на водотрубные и огнетрубные котлы, различающиеся расположением воды и дыма относительно нагреваемых поверхностей.
Классификация: водотрубные и огнетрубные; области применения
Водотрубные котлы имеют воду в малых диаметрах труб, а топочные газы окружают эти трубы; конструкция обеспечивает быстрый отклик на нагрузку и применима при давлении выше 0,5 МПа и тепловой мощности от нескольких мегаватт. Огнетрубные котлы содержат дымовые трубы внутри водяной камеры; они распространены при низких давлениях до 0,5 МПа и меньших мощностях, где простота и невысокая стоимость важны. Более подробная информация доступна на https://cotlomash.ru.
Критерии выбора мощности включают требуемую паровую подачу (кг/ч), рабочее давление и температуру пара, допустимые потери в паропроводе и КПД котла. Классы давления обычно разделяются как низкое (≤0,5 МПа), среднее (0,5–4,0 МПа) и высокое (>4,0 МПа).
Ключевые узлы: барабан, топка, экономайзер, дымовая труба
Барабан служит узлом разделения пара и воды и обеспечивает сбор паросодержащей фракции; топка — камера сгорания, где формируется факел горения. Экономайзер передаёт тепло дымовых газов питательной воде и снижает температуру уходящих газов; его отсутствие снижает общий КПД. Дымовая труба служит для отвода газов и размещения поверхностей нагрева. Гидростатическое опробование корпуса котла обычно проводится при давлении 1,5×MAWP для проверки прочности и герметичности.
Горелки и процесс сгорания
Типы горелок по топливу и принципам горения
Горелка готовит и сжигает топливо, регулируя соотношение топлива и воздуха. По топливу горелки бывают газовые, жидкотопливные (дизель, мазут), твердотопливные и комбинированные. По принципу подачи воздуха — атмосферные, наддувные и с рециркуляцией дымовых газов. Модуляция мощности осуществляется ступенчато или в режиме плавной модуляции, что влияет на частоту горения и тепловую нагрузку на теплообменные поверхности.
Регулирование подачи топлива и воздуха; системы контроля пламени
Для минимизации выбросов CO и NOx применяется управление коэффициентом избытка воздуха, профиль факела и, при необходимости, рециркуляция дымовых газов. Система управления поддерживает заданное соотношение топливо/воздух и включает датчики давления и расхода, регуляторы положения заслонок и форсунок. Контроль наличия пламени реализуется через ионизационные, оптические или ультрафиолетовые датчики; логика блокировок исключает подачу топлива при отсутствии подтверждённого горения.
Экономайзеры и возврат тепла
Конструктивные варианты и расчёт эффективности
Экономайзеры бывают трубными, пластинчатыми и спиральными. При правильном подборе экономайзер может снизить расход топлива на 3–8% за счёт подогрева питательной воды и снижения теплопотерь с уходящими газами. Выбор модели определяется температурой на входе и выходе газов, допустимой коррозионной нагрузкой и гидравлическим сопротивлением в контуре.
Причины засорения, методы очистки и инспекции
Засорение экономайзера возникает из-за золы, конденсата с растворёнными солями и отложений солевого характера при охлаждении газов ниже точки росы. Признаками являются повышение перепада давления и снижение температуры на выходе. Очистка проводится механическими скребками, промывкой водой высокого давления или химическими способами; инспекция включает визуальный осмотр и инструментальную проверку перепадов давления и теплового потока.
Клапаны и арматура парового контура
Предохранительные, обратные, регулирующие и запорные клапаны: назначения
Предохранительный клапан сбрасывает избыточное давление при превышении уставки, которая обычно равна максимально допустимому рабочему давлению (MAWP) котла. Обратные клапаны предотвращают обратный ток пара и конденсата. Регулирующие клапаны управляют расходом и давлением в контурах, а запорные служат для изоляции участков при ремонте. Дополнительные элементы включают дренажные и выпускные устройства для обслуживания.
Испытания, калибровка и требования к материалам и уплотнениям
Функциональные испытания предохранительных клапанов выполняются при пуске и в рамках плановых работ; гидростатическое испытание аппарата проводится при 1,5×MAWP. Материалы корпусов и седел подбирают с учётом рабочей температуры и коррозионной агрессивности среды (нержавеющие стали, мартенситные сплавы). Уплотнения и сальники выбираются по температурному и химическому диапазону: паровая среда требует материалов с устойчивостью к высокотемпературной эрозии и гидролизу.
Питательная вода, коррозия и накипь
Методы водоподготовки: умягчение, деаэрация, химия
Обработка питательной воды включает умягчение для удаления ионов жесткости, деаэрацию для снижения растворённого кислорода и химическую коррекцию (ингибиторы коррозии, щелочная регенерация). Деаэраторы снижают содержание растворённого кислорода до порядка 0,02 мг/л или ниже при корректной работе, что снижает риск кислородной коррозии.
Диагностика отложений и меры по восстановлению теплообмена
Диагностика включает анализ проб воды, ультразвуковую толщинометрию металла и контроль перепадов температуры/давления. Наличие накипи проявляется снижением теплоотдачи и повышением перегрева металла. Восстановительные мероприятия включают промывку с использованием кислородных или щелочных реагентов, механическую очистку и в отдельных случаях химическую обработку кислотами с последующей нейтрализацией и пассивацией.
Автоматика, безопасность и эксплуатация
Системы защиты: датчики уровня, блокировки пуска, логика аварий
Система автоматики контролирует давление, уровень и параметры горения. Датчики уровня реализуются в двух и более независимых каналах; при снижении уровня срабатывают блокировки подачи топлива и включение аварийных схем. Логика последовательности пуска обеспечивает проверку наличия тяги, работоспособности насосов и датчиков пламени перед подачей топлива.
Плановое обслуживание, диагностические процедуры и протоколы
Плановое обслуживание включает периодические инспекции внутренних поверхностей, опробование предохранительных клапанов, очистку экономайзеров и проверку паровых трапов. Журналы работ фиксируют даты, результаты испытаний и замененные узлы. Диагностика отказов должна включать алгоритм: изоляция проблемного участка, измерение параметров, восстановительная промывка или замена компонентов и повторное опробование под давлением.
