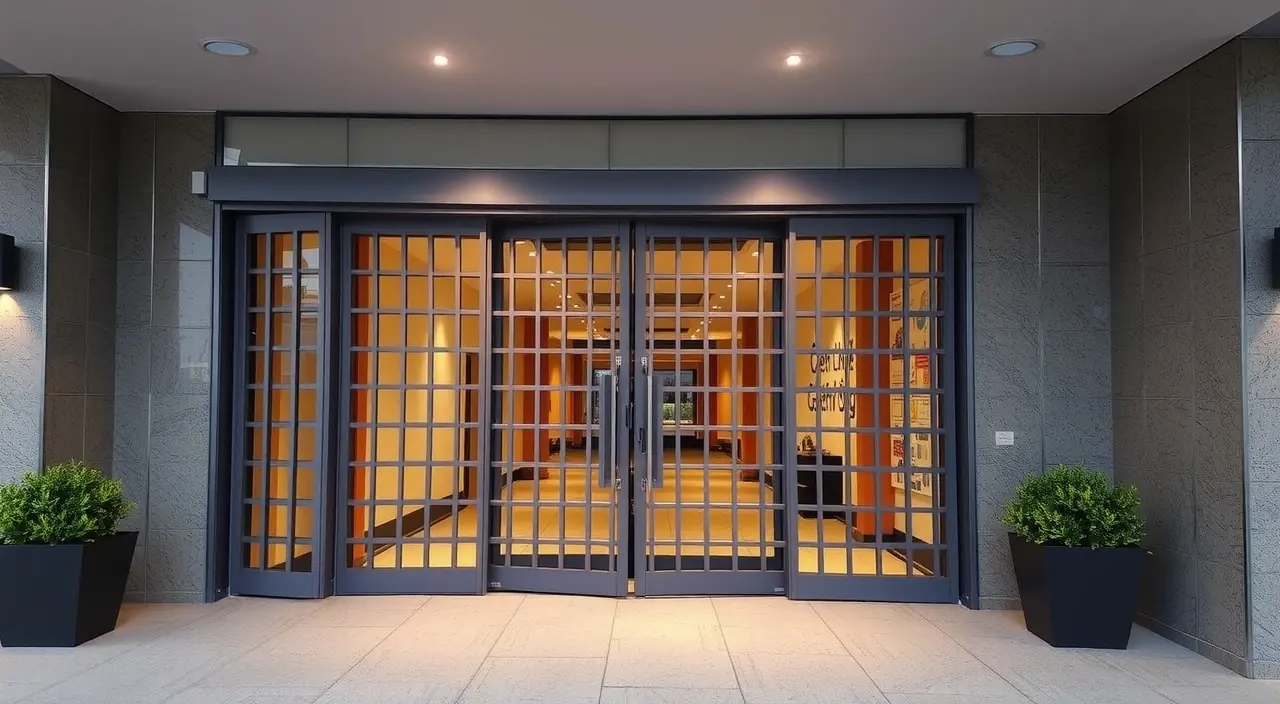

Принцип работы раздвижной решетки
Среди таких решений выделяются Решётки раздвижные, которые перекрывают оконный или дверной проем за счет подвижного полотна, перемещающегося по направляющим и меняющего положение без полного демонтажа. В закрытом виде секции сходятся, а в открытом — освобождают проход или световой проем. Такой принцип удобен там, где требуется сочетать защиту и доступ к проему.
В первом приближении механизм состоит из полотна, направляющих, замка и элементов фиксации. При движении нагрузка распределяется не только на само полотно, но и на точки крепления, поэтому жесткость основания и точность сборки напрямую влияют на ресурс конструкции.
Как подвижное полотно перекрывает проем
Полотно собирается из секций, соединенных шарнирно или через подвижные узлы. При сдвиге или складывании секции занимают меньше места, чем жесткая створка, и оставляют часть прохода свободной. В телескопических вариантах элементы заходят друг за друга, поэтому ширина сложенного пакета уменьшается.
Неплотный ход, перекос или загрязнение направляющих быстро отражаются на работе механизма: возрастает трение, появляется люфт, а при сильной деформации возможен заклин. По этой причине траектория движения полотна должна оставаться стабильной на всем участке перемещения.
Роль направляющих в движении и фиксации
Направляющие задают траекторию движения и удерживают полотно в нужной плоскости. Для них требуется ровное и жесткое основание, иначе секции начинают тереть о кромки проема и быстрее изнашивают ролики, петли или скользящие узлы.
В зависимости от исполнения направляющие располагают сверху, снизу или с двух сторон. При нижнем опирании возрастает чувствительность к мусору и наледи, при верхнем — повышается значение прочности верхнего крепления. Фиксация в закрытом положении обычно обеспечивается замком или стопорным узлом.
Конструкция и основные элементы
Полотно, секции и узлы соединения
Конструкция решетки состоит из подвижных секций и узлов соединения. Секции воспринимают ударную нагрузку, а соединения отвечают за складное или сдвижное движение. Чем меньше люфт в сочленениях, тем меньше риск перекоса при закрывании.
В качестве основы часто используют стальной профиль, круглый пруток или элементы из нержавеющей стали. Материал изготовления определяет прочность и устойчивость к коррозии, а масса полотна влияет на нагрузку на направляющие и крепеж.
Замки, фиксаторы и аварийное открывание
Замок и фиксаторы блокируют несанкционированное открытие и удерживают полотно в закрытом положении. Применяются врезные, навесные и скрытые решения, а также стопоры, которые исключают самопроизвольный ход секций. Для мест с требованиями к эвакуации предусматривают быстрое открывание изнутри.
Если предусмотрено аварийное открывание, запирающий узел не должен создавать препятствие для выхода. Это особенно важно для дверных проемов и проходов, где требуется свободное открытие без сложных манипуляций.
Варианты исполнения и материалы
Сдвижные, складные и телескопические решетки
Сдвижные решетки перемещаются вдоль проема по одной или двум направляющим. Складные варианты работают за счет шарнирных соединений и собираются в компактный пакет. Телескопические конструкции уменьшают габарит в открытом положении за счет последовательного захода секций друг в друга.
Тип конструкции влияет на способ складывания и ширину прохода. Для узких мест чаще выбирают схемы, где полотно уходит вбок и не требует дополнительной зоны распахивания.
Как материал и защитное покрытие влияют на прочность
Сталь дает высокую жесткость, нержавеющая сталь лучше переносит влажную среду, а алюминиевые сплавы уменьшают массу полотна, но обычно уступают стали по сопротивлению силовому воздействию. Защитное покрытие снижает воздействие влаги и износ металла.
Чаще применяют цинкование и порошковую окраску: первое уменьшает риск коррозии на кромках и в местах сварки, второе создает более устойчивый поверхностный слой. При повреждении покрытия металл начинает быстрее окисляться, особенно в зоне направляющих и крепежа.
Где используют раздвижные решетки
Оконные и дверные проемы
Раздвижные решетки устанавливают на оконные и дверные проемы, когда требуется закрыть доступ, но сохранить возможность открытия. Для окон важна компактность сложенного полотна, для дверей — стабильная работа замка и свободный проход при открытии.
Такие конструкции применяют и в тамбурах, и на внутренних проходах, если нужно разделить зоны без постоянной жесткой перегородки. Уровень защиты зависит не только от металла, но и от качества крепления к основанию.
Ограничения для проходов и мест частого открывания
В местах частого открывания нагрузка на ролики, петли и фиксаторы растет быстрее, чем в статичных проемах. Здесь критичны чистые направляющие и отсутствие перекоса, иначе возрастает износ и появляется риск заедания.
Если проход используется как основной маршрут, полотно не должно сужать эвакуационный выход или создавать препятствия при быстром открытии. Для таких условий важны понятная фиксация, исправный замок и свободная зона хода решетки.
Требования к монтажному проему
Размеры, геометрия и прочность основания
Монтажный проем должен соответствовать размерам и геометрии решетки: отклонения по вертикали, горизонтали и диагонали ухудшают ход полотна. Основание обязано выдерживать нагрузку от массы конструкции и усилий при открывании, закрывании и попытке отжима.
Для установки проверяют состояние откосов, перемычки и прилегающей стены. Слабое основание снижает устойчивость к деформации даже при прочном полотне.
Крепление направляющих и запас для хода полотна
Направляющие крепят так, чтобы они сохраняли прямолинейность на всей длине. Нужен запас для полного хода полотна и для работы замка, иначе секции будут упираться в край проема или в фурнитуру.
Крепеж подбирают с учетом материала стены и массы решетки. При недостаточном запасе места полотно не раскрывается полностью, а при слабом креплении направляющие начинают смещаться и ускоряют износ узлов.
Защитные свойства и обслуживание
Устойчивость к взлому и деформации
Раздвижная решетка сопротивляется взлому за счет жесткости секций, качества сварных соединений, точек фиксации и способа крепления к проему. Уязвимость обычно связана не с самим полотном, а с замком, направляющими и местами анкеровки.
По сравнению с неподвижными ограждениями такая конструкция имеет больше подвижных узлов, поэтому ее защитные свойства зависят от состояния механики. При перекосе, износе или ослаблении крепежа снижается устойчивость к отжиму и перекусу.
Очистка направляющих, смазка узлов и проверка крепежа
Обслуживание включает очистку направляющих от пыли, песка и посторонних частиц, смазку подвижных узлов и проверку крепежа. Сухой ход увеличивает трение, а загрязнение ускоряет износ роликов, шарниров и стопоров.
Периодический осмотр помогает выявить люфты, трещины в сварных швах и ослабление замка. При такой проверке сохраняются плавность движения, нормальная фиксация и рабочее состояние всей конструкции.
